Beispiele / 03

Mischung mit fünf Komponenten und Nebenbedingungen: ein Dispersionslack

In einer Rezeptur lässt sich keine Komponente ändern, ohne dass eine andere weicht: die Anteile summieren sich zu 100 %. Kommen Grenzen und Verhältnisvorgaben dazu, bleibt vom Mischungsraum ein unregelmäßiger Körper, für den es keinen Standardplan gibt. Dieses Beispiel zeigt den Weg von fünf Komponenten und vier Arten von Nebenbedingungen zu einer Rezeptur, die drei Zielgrößen zugleich trifft.

Plan
I-optimaler Mischungsplan
Einzelexperimente
16 + 5 + 4 = 25
Komponenten
5, mit Grenzen, Summen- und Verhältnisbedingung
Zielgrößen
Viskosität, Deckvermögen, Nassabrieb

Die Messwerte sind simuliert. Sie stammen aus drei Modellen, die wir selbst festgelegt haben, plus Zufallsstreuung — so lässt sich am Ende prüfen, ob die Auswertung findet, was wirklich drinsteckt. Alle Tabellen und Diagramme sind mit DoEStat gerechnet und gezeichnet.

Schritt 1 / Aufgabe

Fünf Komponenten, die sich zu 100 % ergänzen

Der Lack besteht aus Bindemittel, Pigment, Füllstoff, Wasser und einem Additivpaket. Für jede Komponente gibt es eine Unter- und eine Obergrenze — unter der einen funktioniert der Lack nicht, über der anderen wird er zu teuer oder lässt sich nicht mehr verarbeiten:

KomponenteUntergrenze [%]Obergrenze [%]Im Plan tatsächlich [%]
Bindemittel305030,0 … 50,0
Pigment152515,0 … 25,0
Füllstoff5255,0 … 25,0
Wasser103010,0 … 30,0
Additiv262,0 … 6,0

Dazu kommen zwei Bedingungen, die mehrere Komponenten verknüpfen:

  • Pigment + Füllstoff ≤ 40 % — mehr Feststoff bindet die Dispersion nicht mehr zuverlässig.
  • Bindemittel : Pigment ≥ 1,6 — jedes Teil Pigment braucht mindestens 1,6 Teile Bindemittel.

Gemessen werden drei Größen: die Viskosität in Krebs-Einheiten (Zielwert 100 KU, zulässig 90 bis 110), das Deckvermögen als Kontrastverhältnis (zu maximieren, mindestens 96 %, ideal 98 %) und der Nassabrieb in Mikrometern (zu minimieren, höchstens 20 µm, ideal 8 µm). Der Nassabrieb zählt in der Abwägung etwas weniger als die beiden anderen.

Schritt 2 / Versuchsraum

Was die Nebenbedingungen vom Mischungsraum übrig lassen

Fünf Anteile, die sich zu eins summieren, spannen einen vierdimensionalen Körper auf. Ohne Grenzen wäre das ein regelmäßiger Simplex, und die klassischen Simplex-Pläne würden passen. Die Unter- und Obergrenzen schneiden daraus einen Körper mit 24 Ecken; die Summen- und die Verhältnisbedingung schneiden noch einmal und hinterlassen 28 Ecken. DoEStat berechnet diesen Körper aus den eingegebenen Bedingungen — die Verhältnisbedingung wird dabei als das geschrieben, was sie ist, eine Gerade: Bindemittel − 1,6 · Pigment ≥ 0.

Aus den Ecken, den Mitten der Kanten und Flächen und dem Schwerpunkt entstehen 124 Kandidatenpunkte. Alle zu fahren wäre Verschwendung: ein quadratisches Mischungsmodell für fünf Komponenten hat 15 Koeffizienten.

Schritt 3 / Plan

16 Punkte für das Modell, 9 für die Kontrolle

Ein optimaler Plan wählt aus den Kandidaten die Punkte, mit denen sich das gewünschte Modell am besten schätzen lässt. Gewählt ist das I-Kriterium: es minimiert die mittlere Vorhersagevarianz über den ganzen zulässigen Raum — das Richtige, wenn am Ende eine Rezeptur vorhergesagt werden soll. 16 Punkte tragen das Modell; dazu kommen fünf Punkte, die DoEStat in die Lücken legt, um Anpassungsmangel aufzudecken, und vier Wiederholungen für die reine Unsicherheit.

EinzelexperimentPunktBindemittel [%]Pigment [%]Füllstoff [%]Wasser [%]Additiv [%]Viskosität [KU]Deckvermögen [%]Nassabrieb [µm]
1Kantenmitte48,020,020,010,02,0110,797,1210,1
2Anpassungstest34,421,512,130,02,032,296,3217,7
3Ecke40,025,015,014,06,0148,197,9614,6
4Kantenmitte50,020,05,023,02,046,695,235,4
5Anpassungstest30,015,025,024,06,093,094,5027,8
6Wiederholung41,119,714,021,14,083,895,9713,4
7Wiederholung44,120,55,024,46,075,895,3210,2
8Kantenmitte39,015,014,030,02,030,893,6616,5
9Anpassungstest42,617,419,515,65,0114,495,7213,3
10Schwerpunkt41,119,714,021,14,083,095,8615,2
11Anpassungstest35,021,918,119,06,0122,897,4821,4
12Kantenmitte37,523,55,030,04,040,995,7917,9
13Kantenmitte40,025,010,023,02,056,296,5014,4
14Wiederholung50,025,08,013,04,0114,597,315,7
15Flächenmitte50,025,08,013,04,0113,897,286,9
16Ecke30,015,019,030,06,058,494,0622,5
17Flächenmitte44,120,55,024,46,075,195,5510,6
18Anpassungstest44,015,025,010,06,0151,595,7716,7
19Schwerpunkt41,119,714,021,14,082,095,8812,1
20Flächenmitte48,015,05,028,04,040,692,885,8
21Ecke30,018,721,328,02,047,895,9725,1
22Flächenmitte38,015,025,018,04,098,994,9519,4
23Ecke50,015,019,010,06,0151,195,388,1
24Wiederholung41,119,714,021,14,082,896,4212,5
25Kantenmitte50,015,014,019,02,058,493,606,7

Unter den 16 Modellpunkten sind vier Ecken, sechs Kantenmitten, vier Flächenmitten und, zweimal, der Schwerpunkt: Ein optimaler Plan darf einen Punkt wiederholen, wenn das die Vorhersage verbessert. Mit den vier Wiederholungen hat der Plan damit fünf Freiheitsgrade für die reine Unsicherheit. Die letzte Spalte der Grenzentabelle oben zeigt, dass der Plan jede Komponente über ihren ganzen zulässigen Bereich bewegt — soweit die beiden verknüpfenden Bedingungen das erlauben.

Schritt 4 / Modelle

Scheffé-Modelle: linear, und wo nötig mit Mischtermen

Mischungsmodelle haben keine Konstante — sie steckt in den linearen Termen, weil sich die Anteile zu eins summieren. Die linearen Terme beschreiben, wie jede Komponente für sich wirkt; die Mischterme (Produkte zweier Komponenten) beschreiben, wo zwei Komponenten zusammen mehr oder weniger bewirken als die Summe.

ZielgrößeModellordnungSequenzielles pAnpassungsmangel pR² korr.R² Vorhersage
ViskositätLinear< 0,0001< 0,00010,98350,9755
ViskositätQuadratisch0,00520,00100,99510,8978
DeckvermögenLinear< 0,00010,09610,92100,8943
DeckvermögenQuadratisch0,00850,59390,97400,9268
NassabriebLinear< 0,00010,31410,95010,9362
NassabriebQuadratisch0,38350,30140,95490,6636

Die Tabelle ist eine Warnung. Das volle quadratische Modell hat für alle drei Zielgrößen das höhere korrigierte Bestimmtheitsmaß — das für die Vorhersage aber nur beim Deckvermögen; bei der Viskosität fällt es auf 0,90, beim Nassabrieb sogar auf 0,66. Zehn Mischterme auf 25 Einzelexperimente sind zu viele: das Modell folgt dem Rauschen. Die Lösung liegt dazwischen. DoEStat geht vom quadratischen Modell rückwärts und behält nur die Mischterme, die signifikant sind; die linearen Terme bleiben immer.

ZielgrößeMischterme im ModellR²R² korr.R² VorhersageReststreuung sAnpassungsmangel p
Viskosität [KU]30,99750,99640,99262,200,0035
Deckvermögen [%]40,97850,96770,94710,2290,4597
Nassabrieb [µm]10,96850,96020,94441,230,4443

Ein bis vier Mischterme je Zielgröße genügen. Das Bestimmtheitsmaß für die Vorhersage liegt jetzt für alle drei über 0,94. Beim Deckvermögen und beim Nassabrieb ist der Anpassungsmangel nicht signifikant, bei der Viskosität schlägt der Test an (p = 0,0035). Er vergleicht, was das Modell nicht erklärt, mit der Streuung zwischen identischen Ansätzen — und die ist hier mit 0,65 KU aus fünf Freiheitsgraden auffällig klein gegen die Reststreuung des Modells von 2,2 KU. Ob dem Modell etwas fehlt oder die Wiederholungen zufällig eng beieinander lagen, kann der Test nicht unterscheiden; die Bestätigung und die Gegenprobe am Ende zeigen, was davon zutrifft.

Term (Pseudokomponenten)Viskosität [KU]Deckvermögen [%]Nassabrieb [µm]
Bindemittel87,497,536,1
Pigment9,1965,519,8
Füllstoff24,493,76,53
Wasser2621017,04
Additiv−1571045,26
Bindemittel × Pigment·28,8·
Pigment × Füllstoff10533,6−42,2
Pigment × Wasser−55,725,2·
Wasser × Additiv−439−17,2·

Die Koeffizienten stehen in Pseudokomponenten: jede Komponente ist so umgerechnet, dass 0 ihre Untergrenze ist. Ein linearer Koeffizient ist dann die Vorhersage für die Rezeptur, in der alle übrigen Komponenten auf ihrer Untergrenze stehen und diese den ganzen Rest bekommt. Weil hier jede Komponente auch eine Obergrenze hat, liegen diese Rezepturen außerhalb des untersuchten Raums: Die linearen Koeffizienten sind Hochrechnungen und einzeln nicht zu deuten — in echten Anteilen stünde dort sogar die Vorhersage für „100 % Additiv“. Die Vorhersagen selbst sind in beiden Schreibweisen dieselben.

Varianzanalysen der drei Modelle

In der Varianzanalyse einer Mischung stehen die linearen Terme als eine Zeile: Die Frage, ob ein einzelner linearer Koeffizient null ist, hieße zu fragen, ob die reine Komponente die Zielgröße null hat. Sinnvoll ist die Frage, ob die Zielgröße überhaupt von der Rezeptur abhängt.

QuelleQuadratsummedfMittleres QuadratFp
Modell3254274649961,67< 0,0001
Lineare Mischung32176480441663,97< 0,0001
Pigment × Füllstoff52,37152,3710,830,0043
Pigment × Wasser23,96123,964,960,0398
Wasser × Additiv287,91287,959,56< 0,0001
Residuen82,18174,834
Anpassungsmangel80,05126,67115,660,0035
Reine Unsicherheit2,13050,4260
Gesamt3262524
QuelleQuadratsummedfMittleres QuadratFp
Modell38,0184,75190,86< 0,0001
Lineare Mischung36,2949,073173,50< 0,0001
Bindemittel × Pigment0,932010,932017,820,0006
Pigment × Füllstoff1,48111,48128,32< 0,0001
Pigment × Wasser1,19411,19422,840,0002
Wasser × Additiv0,348210,34826,660,0201
Residuen0,8367160,05229
Anpassungsmangel0,6027110,054791,170,4597
Reine Unsicherheit0,234050,04680
Gesamt38,8524
QuelleQuadratsummedfMittleres QuadratFp
Modell882,05176,4116,76< 0,0001
Lineare Mischung872,94218,2144,43< 0,0001
Pigment × Füllstoff9,17719,1776,070,0234
Residuen28,71191,511
Anpassungsmangel22,21141,5861,220,4443
Reine Unsicherheit6,50051,300
Gesamt910,724

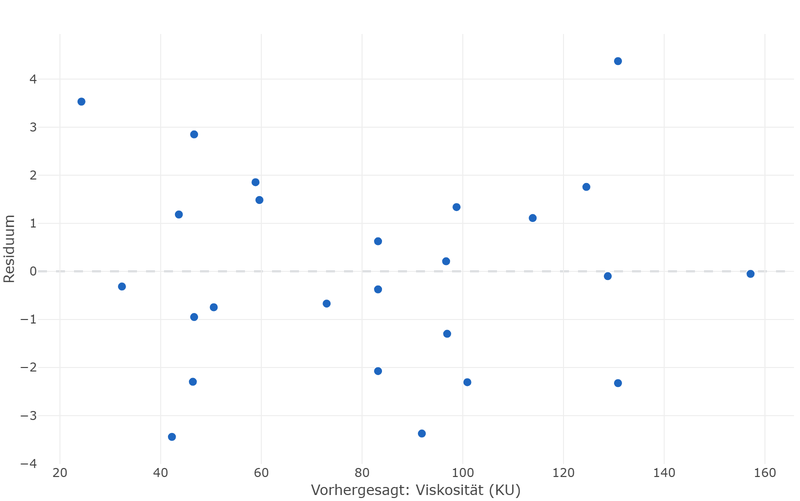

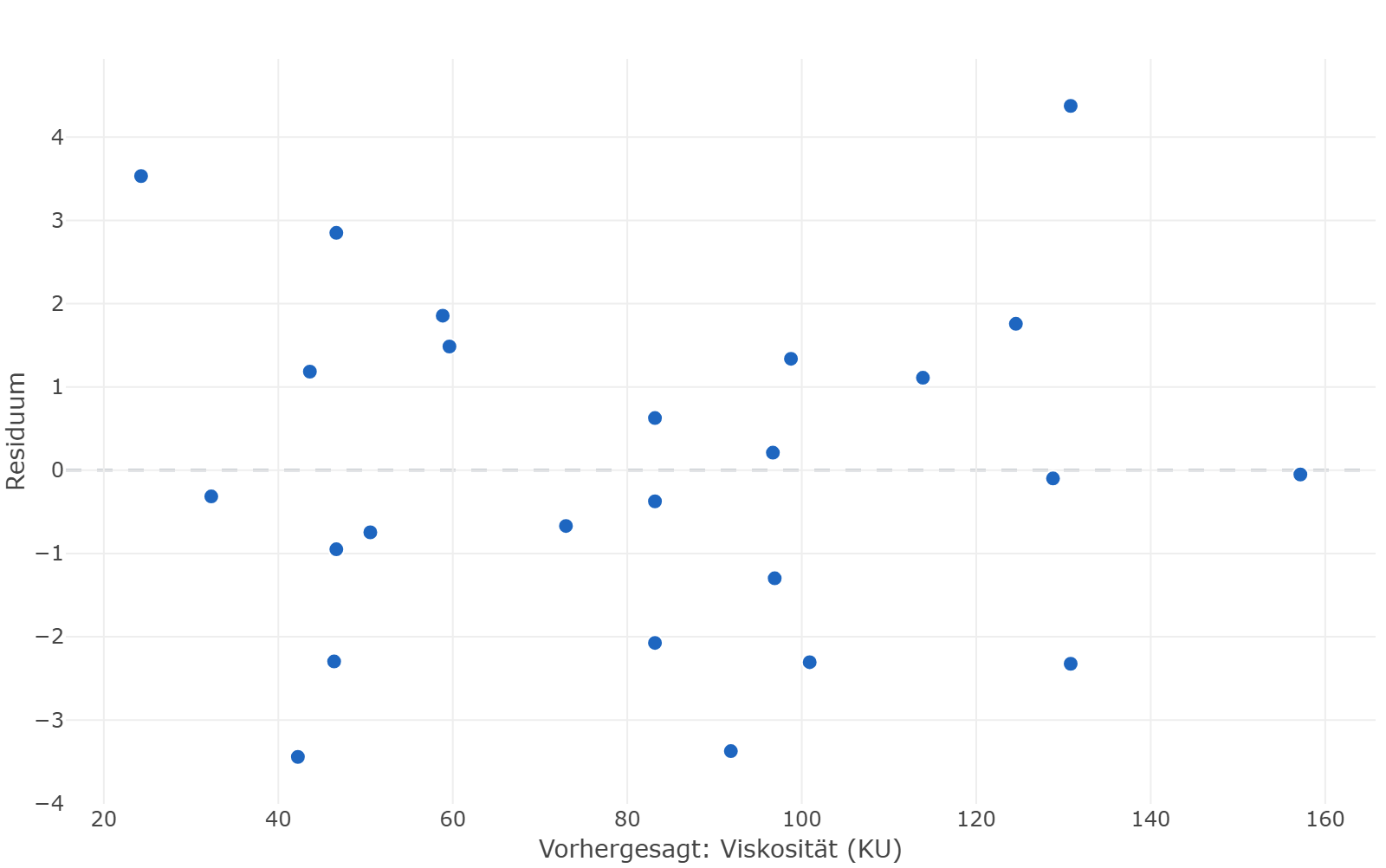

Residuen der Viskosität über den vorhergesagten Werten: die Punkte streuen ohne Muster um die Nulllinie.
Residuen gegen VorhersageViskosität: gleichmäßige Streuung von 28 bis 154 KU.

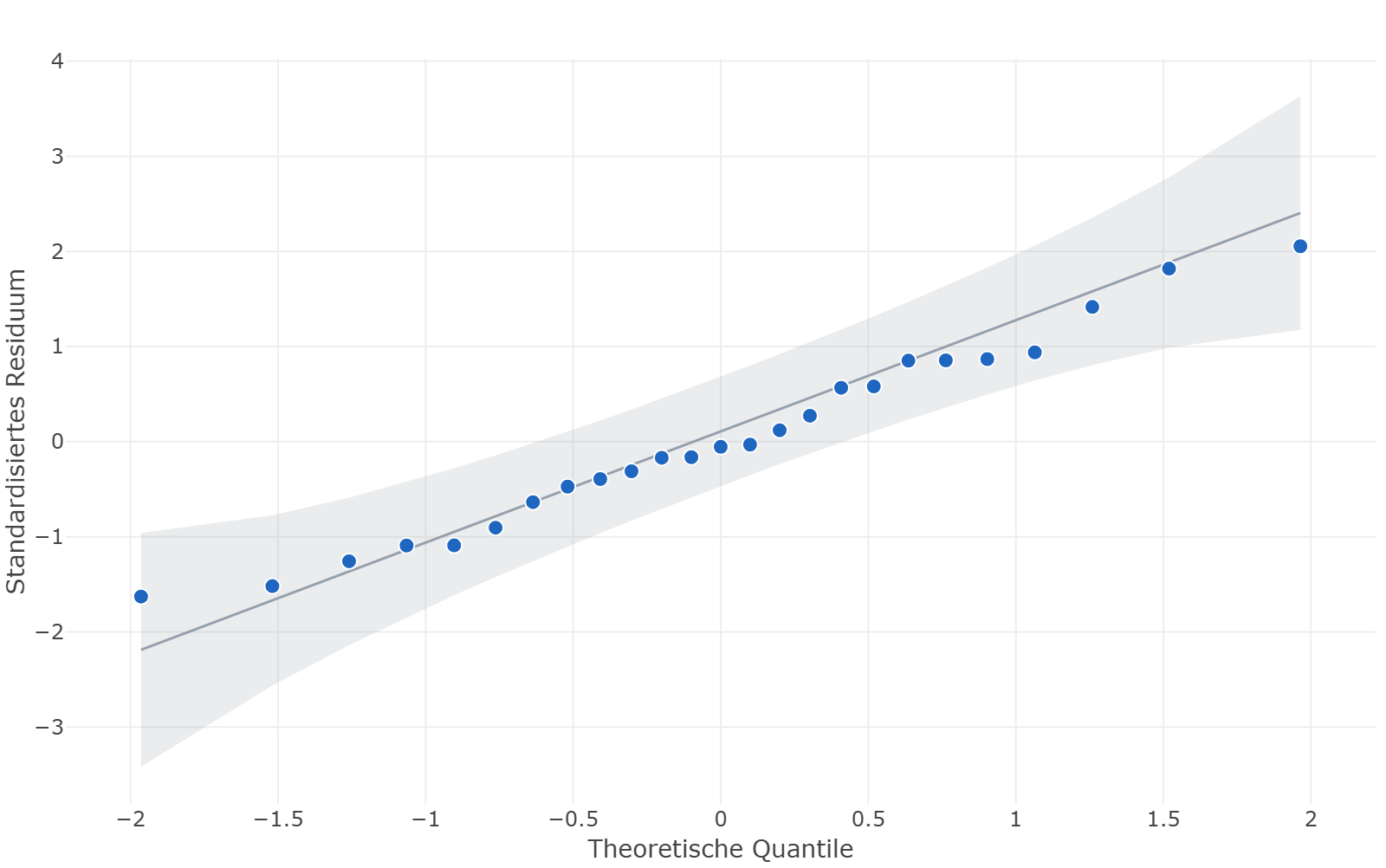

Normal-Quantil-Diagramm der standardisierten Residuen der Viskosität: die Punkte folgen der Geraden.
Normalverteilung der ResiduenDie Punkte folgen der Geraden.

Schritt 5 / Komponentenwirkung

Welche Komponente bewegt welche Zielgröße

In einer Mischung gibt es kein „diese Komponente ändern und alles andere festhalten“. Was man stattdessen betrachtet: Man startet an einer Bezugsrezeptur, bewegt eine Komponente durch ihren zulässigen Bereich und lässt die übrigen im gleichen Verhältnis zueinander ausweichen. Die Tabelle zeigt die Änderung jeder Zielgröße über diesen Weg, ausgehend vom Schwerpunkt des Versuchsraums.

KomponenteViskosität [KU]Deckvermögen [%]Nassabrieb [µm]
Bindemittel3,68−1,37−17,4
Pigment20,33,322,23
Füllstoff36,80,80810,0
Wasser−110−3,005,42
Additiv41,80,01381,00

Die Rollen sind klar verteilt. Die Viskosität hängt am Wasser (−110 KU über seinen Bereich) und am Additiv, das trotz seiner kleinen Menge 42 KU bewegt. Das Deckvermögen hängt am Pigment und gegenläufig am Wasser, der Nassabrieb am Bindemittel. Die Spurdiagramme zeigen dasselbe als Kurven, hier von der optimalen Rezeptur aus:

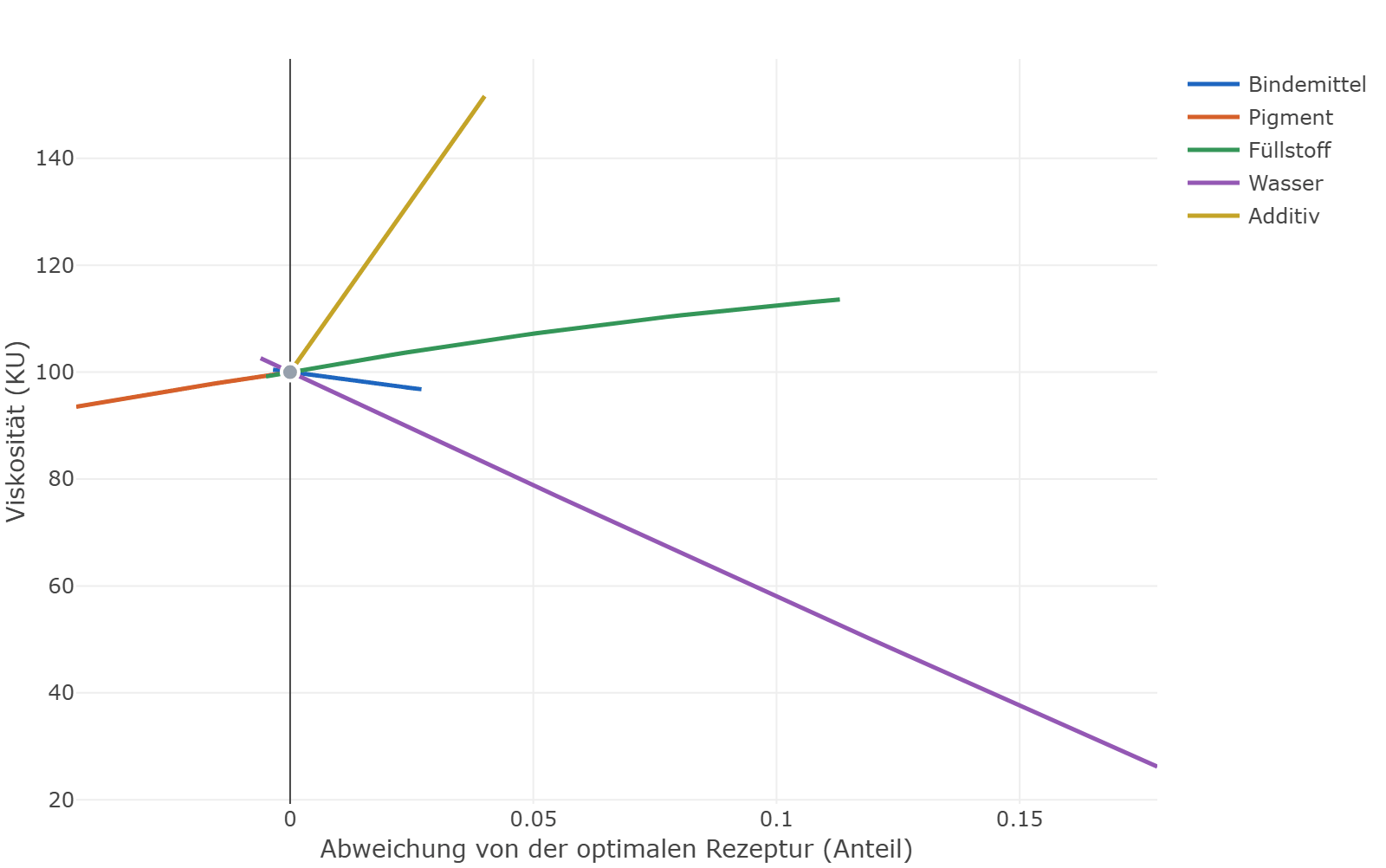

Spurdiagramm der Viskosität: fünf Linien, eine je Komponente, durch einen gemeinsamen Punkt bei 100 KU. Die Linie für Wasser fällt steil, die für Additiv steigt steil, Füllstoff und Pigment steigen flach, Bindemittel ist nahezu waagerecht.
Spur: ViskositätWasser verdünnt, Additiv verdickt. Am Optimum steht das Additiv an seiner Untergrenze — seine Linie kann nur nach rechts.

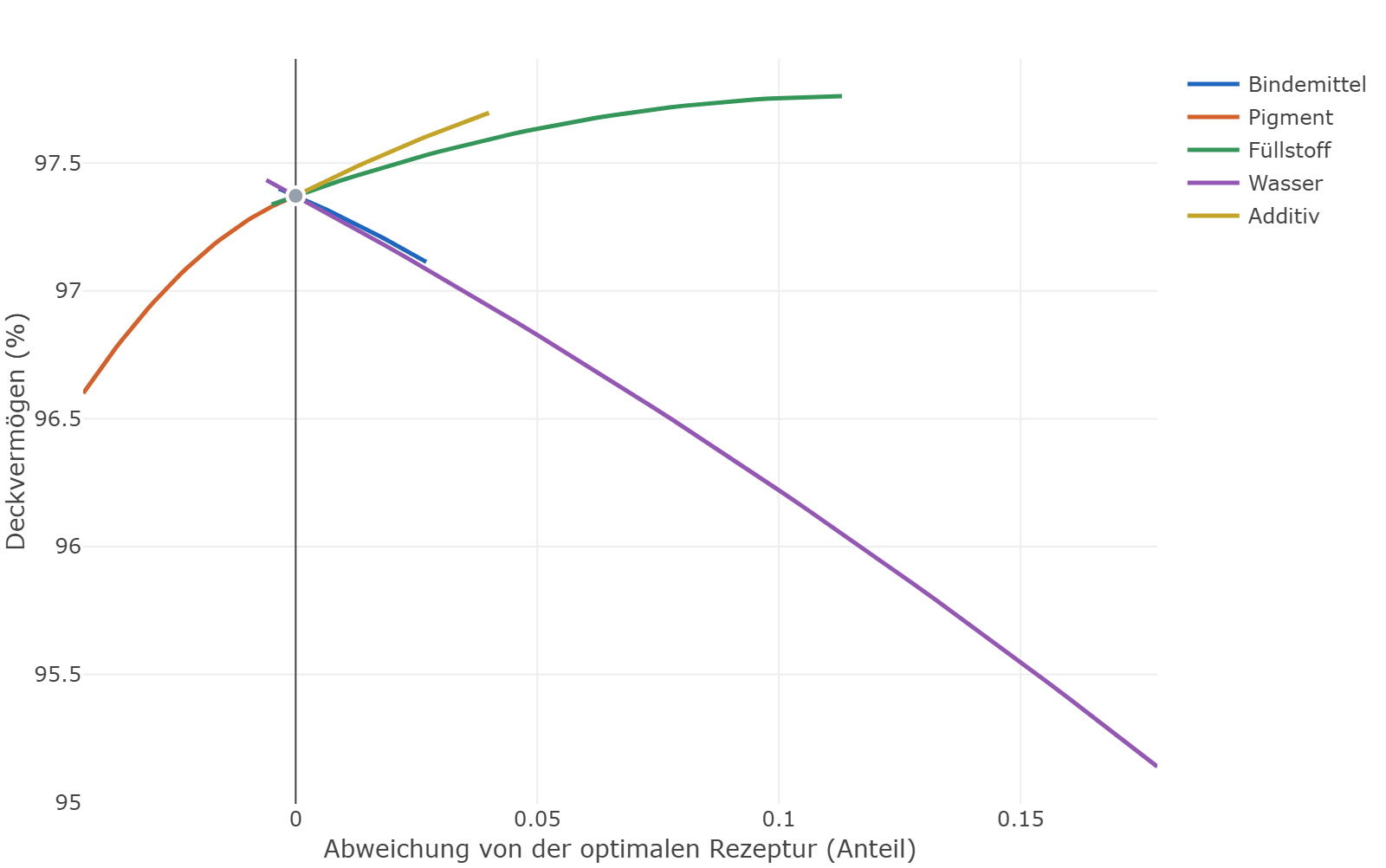

Spurdiagramm des Deckvermögens: die Linie für Pigment steigt und flacht ab, die für Wasser fällt deutlich, Füllstoff und Additiv steigen leicht, Bindemittel fällt leicht.
Spur: DeckvermögenMehr Pigment deckt besser, aber mit abnehmendem Ertrag — die Kurve flacht ab. Am Optimum steht das Pigment an seiner Obergrenze; seine Linie kann nur nach links.

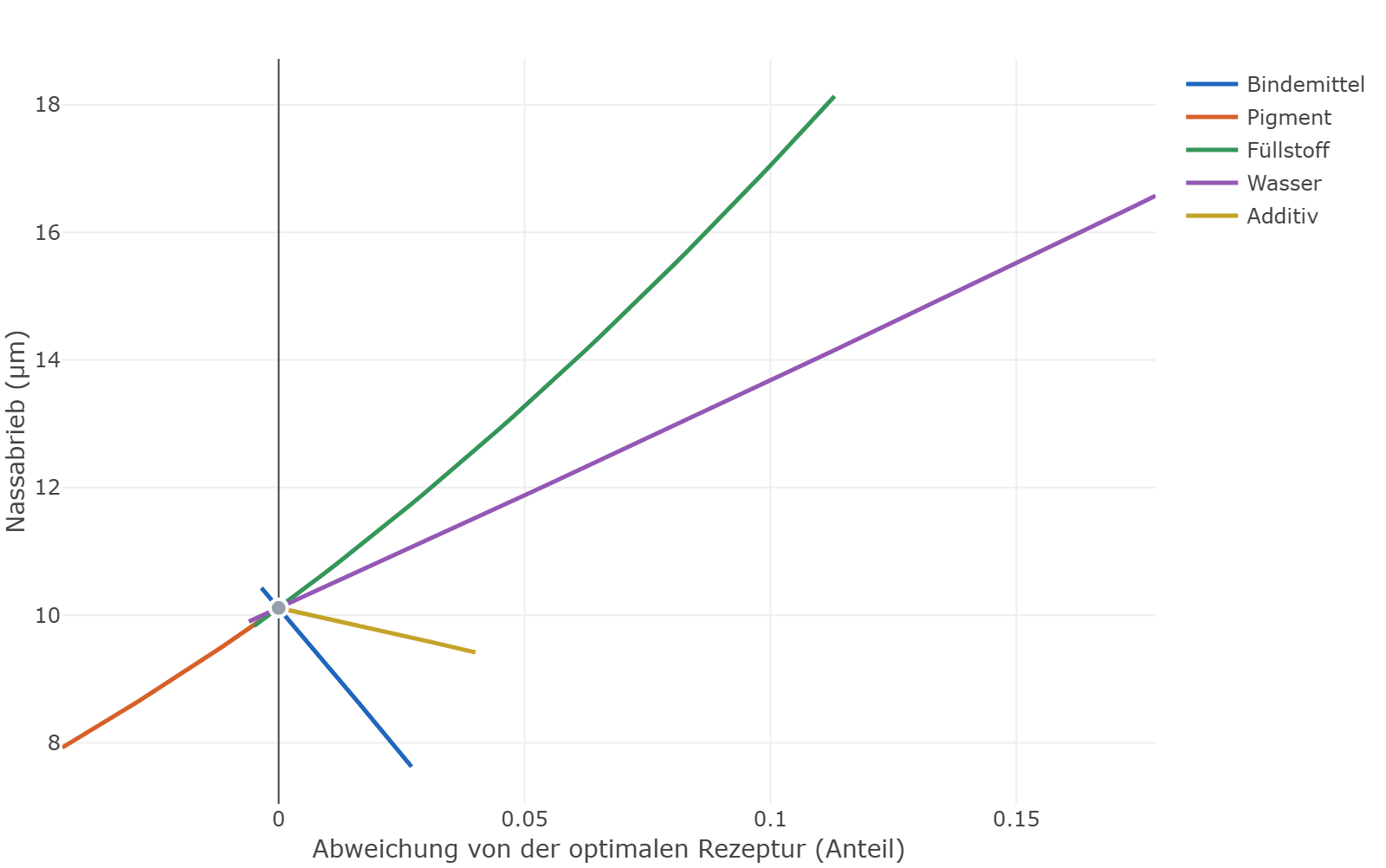

Spurdiagramm des Nassabriebs: die Linie für Bindemittel fällt steil, die für Füllstoff und Wasser steigen, Pigment steigt flacher, Additiv fällt leicht.
Spur: NassabriebBindemittel hält den Film zusammen; Füllstoff und Wasser an seiner Stelle schwächen ihn.

Für Flächenbilder braucht eine Mischung das Dreieck. Fünf Komponenten passen nicht hinein, also hält man zwei fest — hier auf den Werten der optimalen Rezeptur — und lässt drei den Rest unter sich aufteilen. Grau ist, was die Grenzen und die beiden verknüpfenden Bedingungen ausschließen.

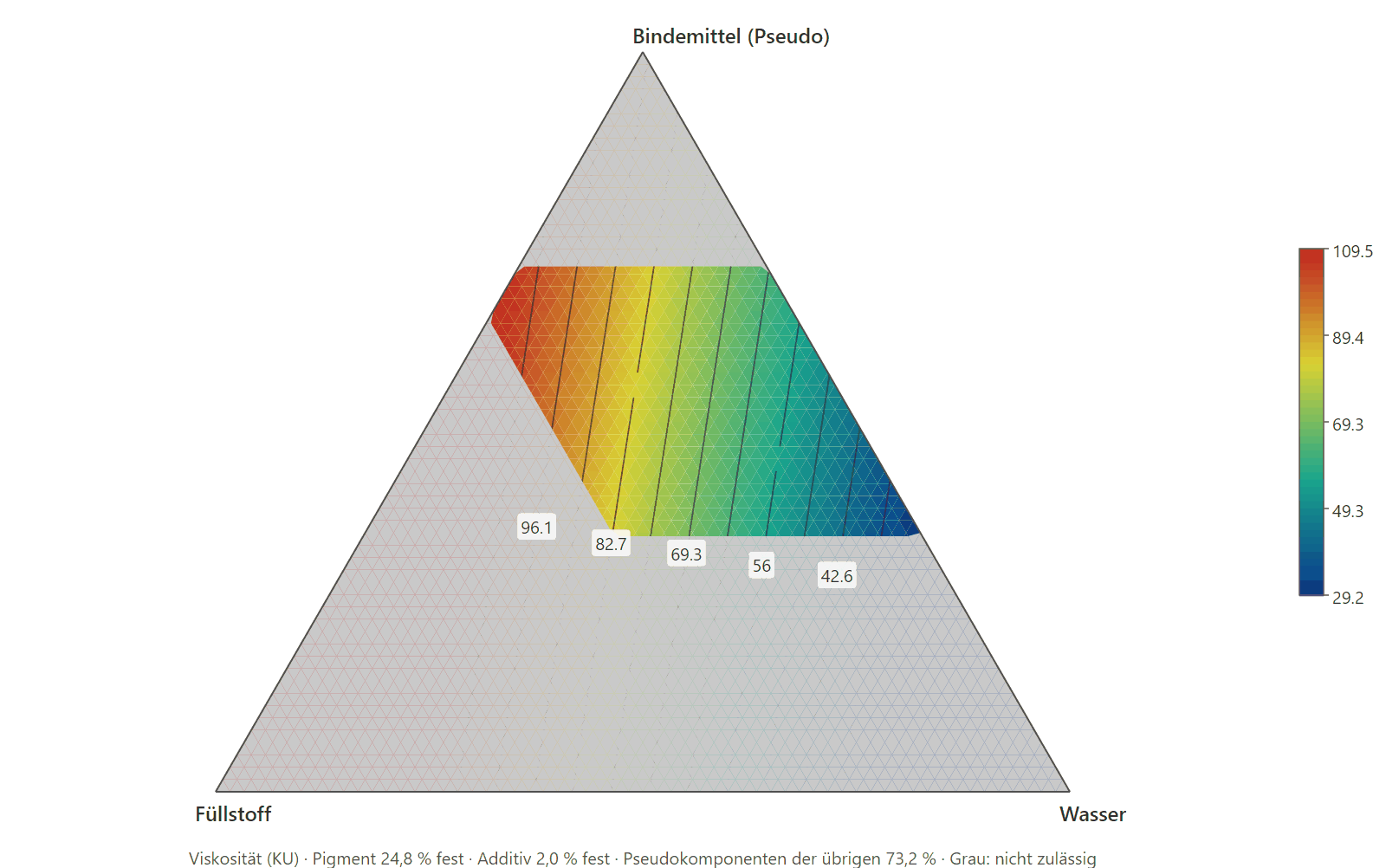

Ternäres Konturdiagramm der Viskosität über Bindemittel, Füllstoff und Wasser: ein farbiges Viereck im sonst grauen Dreieck, die Höhenlinien verlaufen nahezu parallel, die Werte fallen zur Wasser-Ecke hin von etwa 110 auf 35 KU.
Viskosität im DreieckPigment und Additiv fest. Die Viskosität fällt gleichmäßig zur Wasser-Ecke hin.

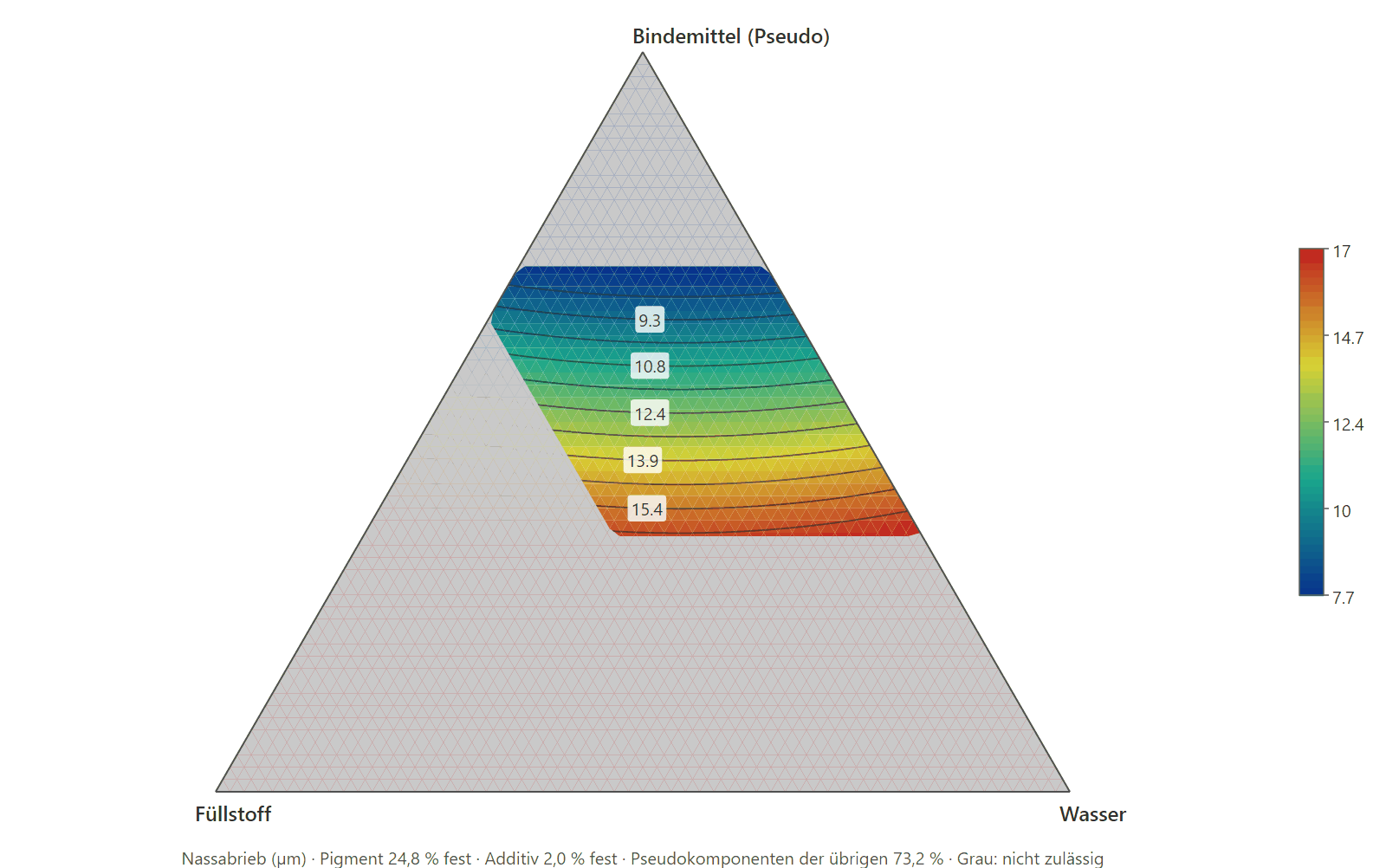

Ternäres Konturdiagramm des Nassabriebs über Bindemittel, Füllstoff und Wasser: die kleinsten Werte liegen an der Bindemittel-Seite des zulässigen Bereichs.
Nassabrieb im DreieckDerselbe Schnitt: der Abrieb ist am kleinsten, wo viel Bindemittel und wenig Füllstoff ist.

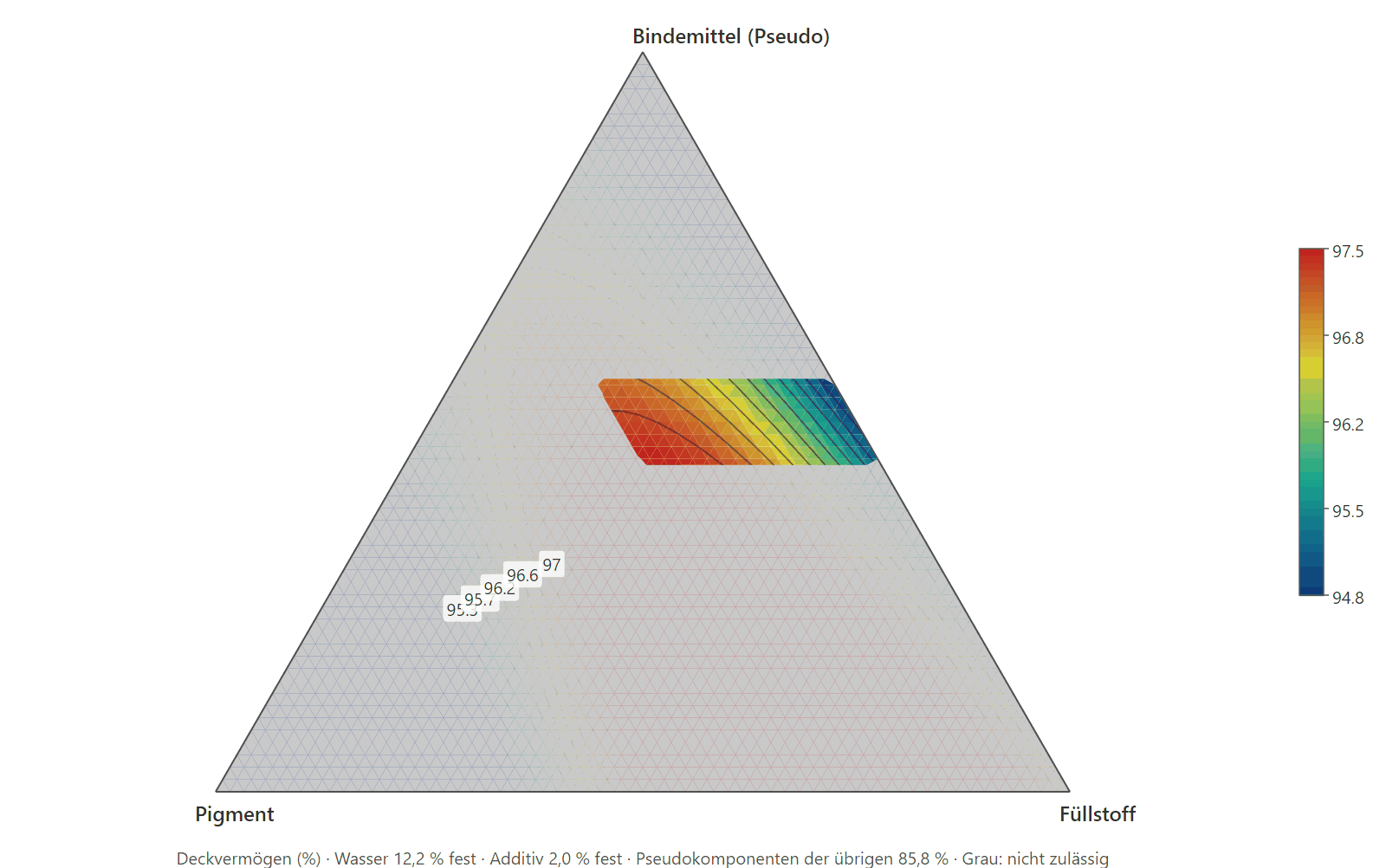

Ternäres Konturdiagramm des Deckvermögens über Bindemittel, Pigment und Füllstoff: der zulässige Bereich ist ein schmales farbiges Feld, die Werte steigen zur Pigment-Ecke hin.
Deckvermögen im DreieckWasser und Additiv fest, Pigment auf einer Achse. Unten begrenzt die Summenbedingung das farbige Feld, links die Obergrenze des Pigments.

Schritt 6 / Optimierung

Die beste zulässige Rezeptur

Wie in den anderen Beispielen fasst die Wünschbarkeit die drei Ziele zu einer Zahl zusammen. Der Unterschied: Gesucht wird nicht in einem Würfel, sondern in dem Körper mit 28 Ecken — jede geprüfte Rezeptur muss alle Grenzen und beide verknüpfenden Bedingungen einhalten und sich zu 100 % ergänzen.

KomponenteAnteil [%]Zulässig [%]
Bindemittel48,330 … 50
Pigment25,015 … 25
Füllstoff12,35 … 25
Wasser12,310 … 30
Additiv2,02 … 6
Pigment + Füllstoff37,3≤ 40
Bindemittel : Pigment1,93≥ 1,6
ZielgrößeZielVorhersage95-%-VorhersagebereichWünschbarkeit dWahrer Wert
Viskosität [KU]Zielwert 100 (90,0 … 110)100,094,3 … 105,71,00097,5
Deckvermögen [%]maximieren, mindestens 96,097,6497,05 … 98,240,82297,44
Nassabrieb [µm]minimieren, höchstens 20,08,05,1 … 11,00,9987,4
Gesamtwünschbarkeit D0,928

Die Gesamtwünschbarkeit beträgt 0,93. Die Viskosität trifft ihren Zielwert genau. Die Rezeptur nutzt den Raum aus: Additiv an der Untergrenze, Pigment an der Obergrenze, die Feststoffsumme mit 37,3 % knapp unter den erlaubten 40 %. Das Verhältnis von Bindemittel zu Pigment liegt mit 1,93 deutlich über dem Minimum — das viele Bindemittel senkt den Nassabrieb.

Alle drei Zielgrößen über dem Dreieck

Wie sieht das Fenster um diese Rezeptur aus? Bindemittel und Additiv bleiben auf ihren optimalen 48,3 % und 2,0 %; Pigment, Füllstoff und Wasser teilen sich den Rest und spannen das Dreieck auf. Von den zehn möglichen Dreiecken lässt dieses am meisten Fläche übrig — liegt das Bindemittel auf einer Achse, lässt sein Mindestverhältnis zum Pigment höchstens ein knappes Drittel übrig. Über dem Dreieck stehen die drei Zielgrößen als Flächen, jede auf ihrer eigenen Spannweite von 0 bis 1. Der graue Boden ist, was sich mischen lässt; gelb darauf, was alle Grenzen einhält.

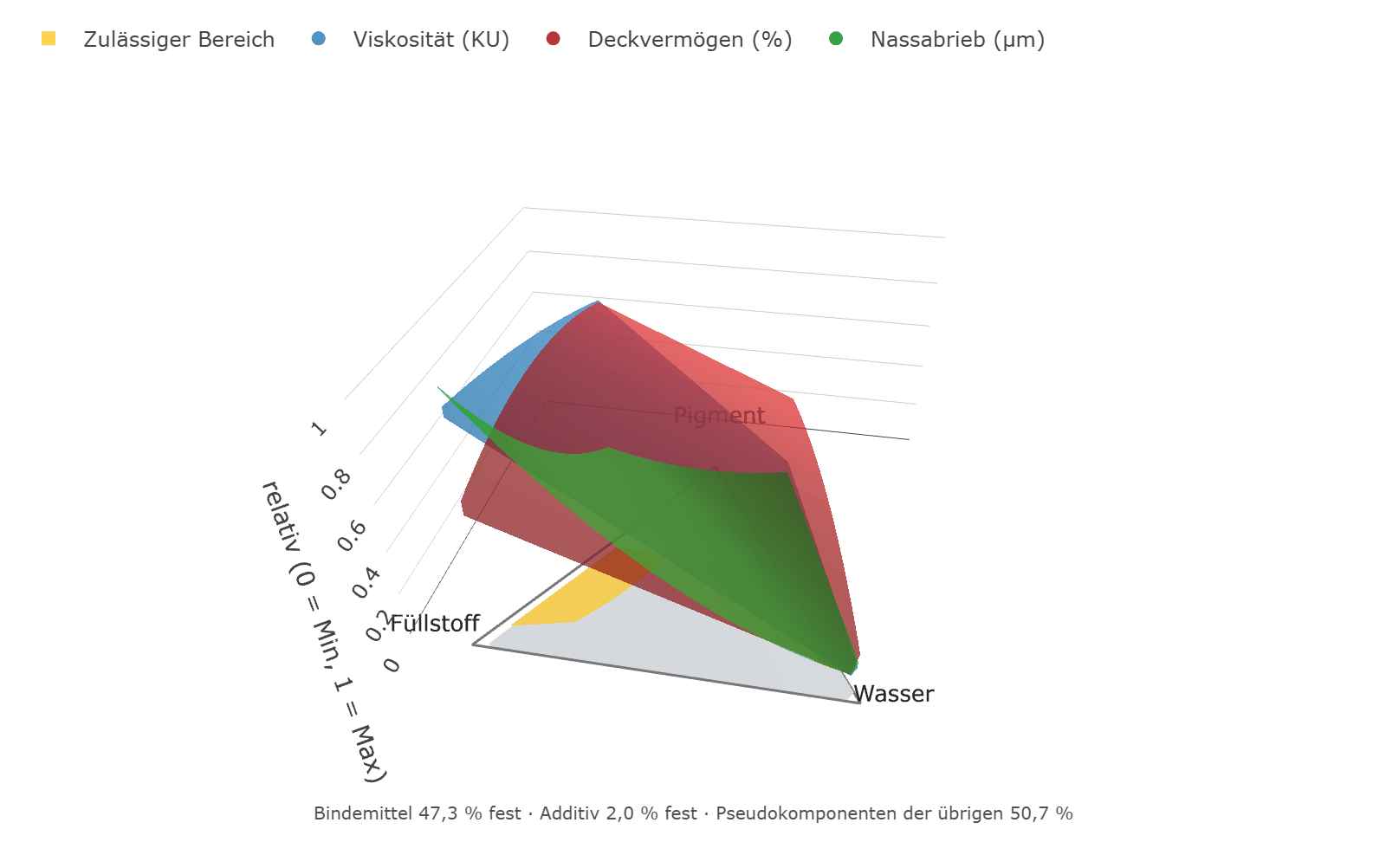

Überlagerte 3D-Oberflächen über dem Mischungsdreieck aus Pigment, Füllstoff und Wasser bei festem Bindemittel und Additiv: Viskosität in Blau und Deckvermögen in Rot fallen zur Wasserecke hin ab, der Nassabrieb in Grün steigt zum Füllstoff hin. Auf dem grauen Boden der zulässigen Mischungen liegt gelb der Bereich, der alle Grenzen einhält, an der wasserarmen Kante zur Füllstoffecke hin.
Viskosität, Deckvermögen und Nassabrieb über dem DreieckBindemittel 48,3 % und Additiv 2,0 % fest, das Dreieck in Pseudokomponenten der übrigen 49,7 %. Mit „3D drehen“ wird die Szene drehbar; beim Überfahren erscheinen Rezeptur und Wert.

Viskosität und Deckvermögen fallen beide zur Wasserecke hin ab — Wasser verdünnt, und es verdrängt Pigment. Weil beide eine Untergrenze haben (90 KU, 96 %), liegt das Fenster an der wasserarmen Kante. Der Nassabrieb steigt zum Füllstoff hin, bleibt in diesem Schnitt aber überall unter seinen 20 µm; er zieht hier keine Grenze. In DoEStat zeigt die Seite 3D-Oberfläche mit dem Schalter Überlagert dieses Bild für Mischungen.

Schritt 7 / Bestätigung

Drei Ansätze der empfohlenen Rezeptur

Zielgröße95-%-VorhersagebereichBestätigung 1Bestätigung 2Bestätigung 3Gemeinsamer Test p
Viskosität [KU]94,3 … 105,797,592,8101,60,0467
Deckvermögen [%]97,05 … 98,2497,3397,6097,160,3330
Nassabrieb [µm]5,1 … 11,08,79,47,80,7458

Ergebnis: Deckvermögen und Nassabrieb bestätigen die Vorhersage: im Mittel 97,4 % und 8,6 µm, alle sechs Werte im Vorhersagebereich. Bei der Viskosität liegt der zweite Ansatz mit 92,8 KU darunter, und der gemeinsame Test der drei Ansätze schlägt knapp an (p = 0,047): Die Rezeptur liefert im Mittel 97,3 KU statt der vorhergesagten 100 — immer noch mitten im zulässigen Band von 90 bis 110 KU, aber das Modell überschätzt die Viskosität an dieser Stelle. Erreicht ist das mit 25 Versuchsansätzen statt eines Rasters über fünf Komponenten.

Gegenprobe

Was wirklich in den Daten steckt

Die Messwerte stammen aus diesen drei Modellen. Die Buchstaben stehen für die Abweichung des Anteils von einer Bezugsrezeptur (Bindemittel 40 %, Pigment 20 %, Füllstoff 15 %, Wasser 20 %, Additiv 5 %), als Anteil geschrieben: b für Bindemittel, p für Pigment, f für Füllstoff, w für Wasser, a für Additiv.

Viskosität = 100 + 40·b + 220·p + 180·f − 380·w + 1100·a − 3000·w·a + 1200·p·f  (σ = 2,0)
Deckvermögen = 96,5 − 4·b + 30·p + 6·f − 8·w − 250·p² + 40·p·f  (σ = 0,25)
Nassabrieb = 14 − 60·b + 25·p + 45·f + 20·w + 300·f² + 150·b·f  (σ = 1,0)

Bei der Viskosität hat die Auswertung die beiden Mischterme gefunden, die es gibt — Pigment × Füllstoff und Wasser × Additiv —, dazu einen dritten, Pigment × Wasser (p = 0,040), den es in Wahrheit nicht gibt. Beim Deckvermögen steckt die Wahrheit in einem Quadrat des Pigments — die Sättigung, die das Spurdiagramm zeigt. Ein Scheffé-Modell kennt keine Quadrate; weil sich die Anteile zu eins summieren, erscheint p² dort als die Mischterme des Pigments mit allen anderen Komponenten. Drei dieser vier hat die Auswertung behalten, Pigment × Additiv fehlt; dafür steht Wasser × Additiv im Modell (p = 0,020), den es nicht gibt. Beim Nassabrieb ist die Zerlegung noch weniger eindeutig: gefunden wurde ein einziger Mischterm, Pigment × Füllstoff, der das wahre Füllstoff-Quadrat und seine Wechselwirkung mit dem Bindemittel im untersuchten Raum näherungsweise nachbildet, aber nicht derselbe Term ist.

Was zählt, ist die Vorhersage. An der optimalen Rezeptur sind die wahren Werte 97,5 KU, 97,44 % und 7,4 µm — vorhergesagt waren 100,0, 97,64 und 8,0. Alle drei liegen im Vorhersagebereich. Die Viskosität überschätzt das Modell um 2,5 KU; genau das hat die Bestätigung bemerkt. Der Test auf Anpassungsmangel dagegen war ein falscher Alarm: Das Modell enthält beide wahren Mischterme, und die reine Unsicherheit von 0,65 KU liegt weit unter dem wahren σ = 2,0 — die Wiederholungen lagen zufällig eng beieinander. Fünf Freiheitsgrade sind für diese Schätzung wenig.

Projektdateien

Selbst nachfahren

Das Beispiel liegt DoEStat bei: Hilfe ▸ Beispielprojekt öffnen ▸ Mischung ▸ „Mischung mit fünf Komponenten und Nebenbedingungen: Dispersionslack“, einmal nur mit den Daten und einmal mit fertiger Auswertung. Dieselben Dateien gibt es hier zum Herunterladen.
